Termotanques solares en Buenos Aires

TIPO DE TERMOTANQUES

› Termotanque termosifónicos:

Como el nombre lo indica, es un termotanque que calienta el agua absorbiendo la energía solar debido a sus tubos al vacío tri-capa que actúan como captores.

Gracias al efecto termosifónicos explicado abajo, el agua caliente se acumula en el tanque que tiene un gran aislante térmico (muy superior a los termos comunes).

Las conexiones la misma que la de un termotanque común (Entrada agua fría / salida de agua caliente/ purga/Venteo).

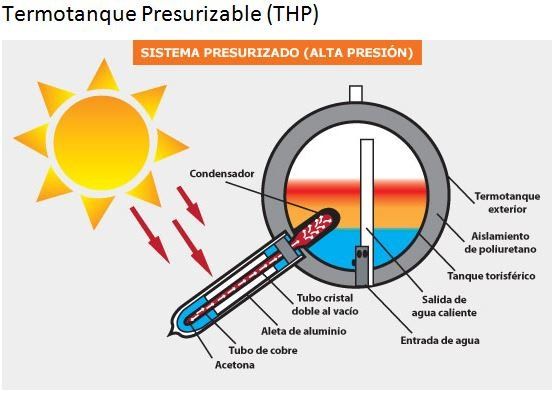

Para agua presurizada (hasta 6 kg/cm2) o calefaccionamiento, existen los modelos TPIC: Termotanque Presurizable de Intercambiador de Cobre” (2 circuitos separados) y THP “Termotanque Heat-Pipe” (1 circuito, ideal para zonas de extremo frio).

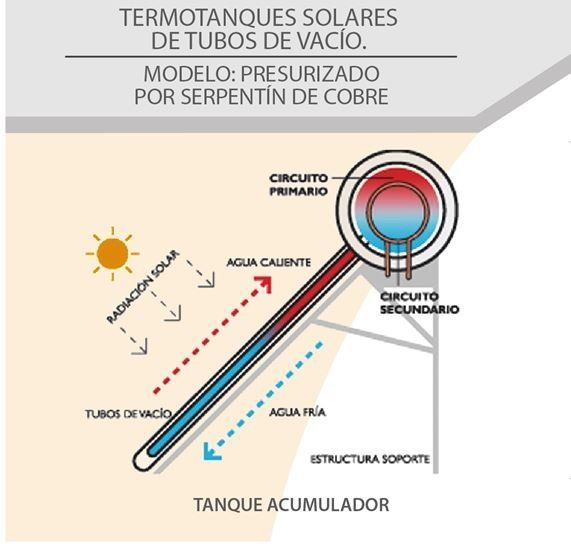

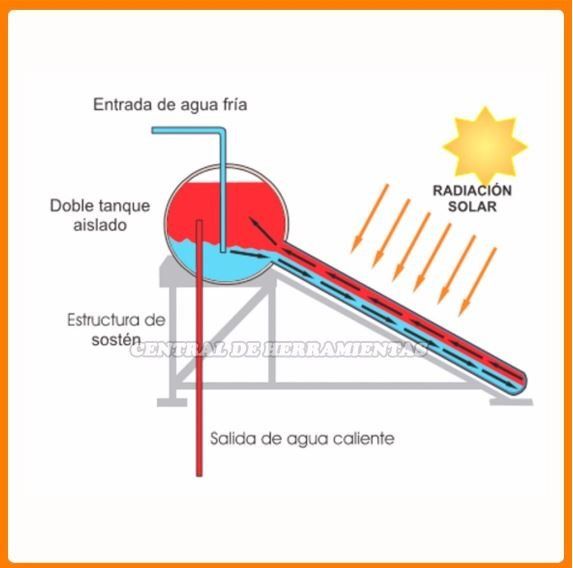

El efecto termosifónico se da de forma natural y se explica en 3 simples pasos:

› El agua fría que entra al equipo desciende por la densidad a los tubos.

› Los rayos solares inciden en los tubos, calentando el agua.

› El agua caliente asciende a lo más alto del termotanque, lista para consumo.

› El vacío en los tubos y los 55 mm de poliuretano en el tanque, aíslan de forma muy eficiente el agua, que puede mantener su temperatura incluso después de los 3 días.

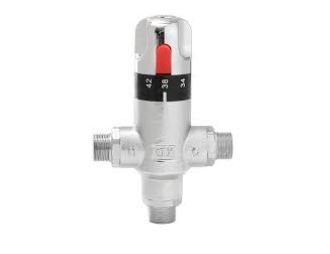

Esta es una válvula que se utiliza para mezclar el agua caliente producida por el termotanque solar con el agua fria que ingresa al mismo. La función es importantisima ya que se puede regular la temperatura del agua, a una temperatura de 30°C a 48 °C.

Con esto se evita que en el verano, cuando el agua caliente llega a los 90 °C la misma baje directamente pudiendo producir quemaduras a las personas que la utilicen y el deterioro de las cañerias.

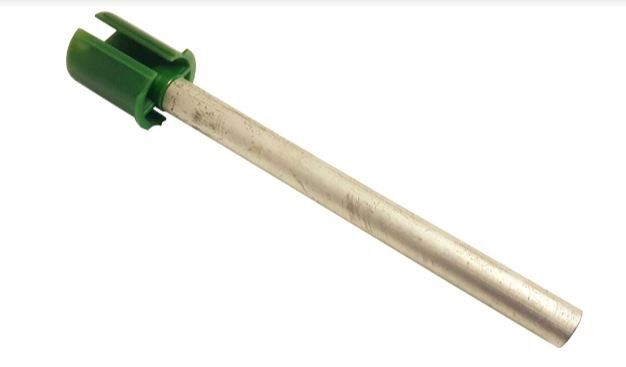

Es una barra de sacrificio que su función es evitar la corrosión de los componentes metálicos del equipo, que sufrirían en contacto directo y constante con el agua según una reacción de corriente galvánica. En este caso es el magnesio que se consume antes que el resto de los componentes.

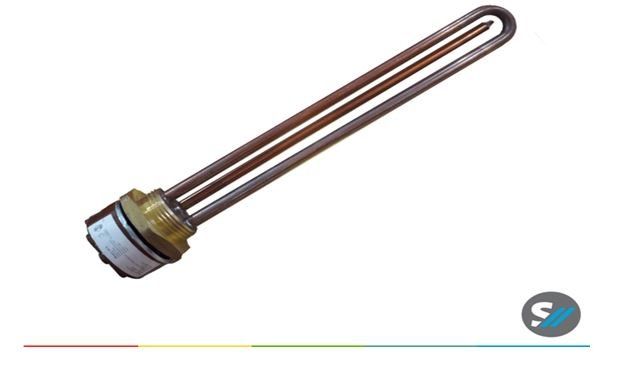

El kit eléctrico es una resistencia eléctrica de 1500 W de 220 Volts el cual tiene un termostato con el cual se puede regular la temperatura desde los 30°C a 70°C.

Este sistema se utiliza como respaldo o soporte para cuando en pleno invierno o más de 5 días nublados o de lluvias, el termotanque no llega a calentar la temperatura deseada.

Los modelos termosifónicos comercializados, utilizan la radiación solar para calentar agua ahorrando gas o electricidad.

El sistema puede ser usado para:

› calentar piscinas.

› calentar agua no presurizadas.

› calentar fluidos industriales.

› sistemas de calefacción (no presurizadas).

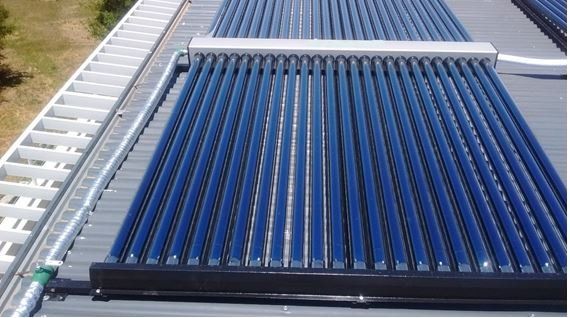

El colector está compuesto por tubos de vidrio con sistema de vacío los cuales atraen la radiación solar calentando el agua que circula a través de ellos.

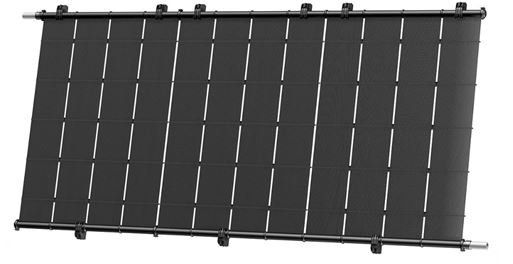

También hay colectores de mangueras utilizados únicamente para climatización de piscinas.

Los sistemas de colectores pueden ser instalado sobre cualquier superficie en donde reciba luz solar el mayor tiempo posible. Puede instalarse sobre techos u otros espacios abiertos.

Estos sistemas pueden reemplazar o acoplarse a sistemas convencionales de calentamiento de agua.

Si Ud. dispone de una caldera, puede conectar la salida de los colectores a la entrada de su sistema de gas o electricidad. De esta manera el agua que entra a su sistema esta precalentada o caliente ocasionando que la caldera no funcione o funcione mucho menos.

Generalmente se recomienda esta ultima opción de manera de no sobredimensionar el sistema solar elevando su costo.

Generalmente el ahorro puede llegar del 50% al 80% del consumo de gas o electricidad si comparamos este sistema con el sistema convencional.

Es un dispositivo electrónico que transforma la energía luminosa (sol) en energía eléctrica. El panel esta formados por múltiples celdas fotovoltaicas interconectadas formando un panel solar.

Son fabricadas de materiales semiconductores (silicio principalmente).

Al ser expuestos a la luz generan un voltaje entre sus contactos.

La eficiencia depende del material utilizado y el proceso de producción. Esto se verifica en el certificado de calidad.

La vida útil es de mínimo 25 años, decreciendo hasta un 20 % en este tiempo.

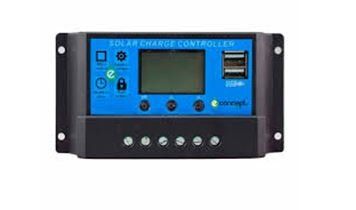

Es un dispositivo electrónico capaz de gestionar de manera eficaz la carga y descarga del banco de baterías.

Protege la vida útil de las baterías evitando la sobrecarga de las baterías, evita la descarga a través de los paneles.

Mantiene el circuito abierto de carga cuando el voltaje de los paneles es menor que el de las baterías.

Provee funciones adicionales como indicadores de carga y descarga.

Poseen por lo general ecualización automática.

Ofrece niveles de protección contra polaridad.

Algunos modelos ofrecen compensación automática por temperatura.

Su clasificación según tecnología:

Reguladores ON/OFF son los más comunes.

PWM (Modulación por pulso), proporciona una carga rápida hasta el 80 %y luego modula hasta el final de la carga manteniendo el voltaje y reduciendo el amperaje gradualmente.

MPPT (Seguidor de máximo punto de potencia) El regulador verifica la máxima potencia que puede generar el campo fotovoltaico y ofrece la misma a la carga maximizando el rendimiento.

Generalmente ofrecen un 15% a 30% más de rendimiento que los PWM.

El inversor tiene la función de convertir de manera electrónica la corriente continua (CC) de las baterías en corriente alterna (CA) 220 V 50 Hz.

La corriente alterna (CA) generada puede ser onda senoidal pura u onda senoidal pulsada dependiendo generalmente del uso.

Hay 4 tipos de inversores:

› Inversor OFF GRID que es aislado de la red eléctrica.

› Inversor ON GRID que está conectado a la red eléctrica.

› Inversor HIBRIDO que está conectado a la red eléctrica y a la vez tiene un banco de baterías para utilizarla de back up en el caso de corte de energía.

› Inversor HIBRIDO- INYECCION con la posibilidad de inyectar a la red el exceso de energía fotovoltaica que se genere y no se consuma.

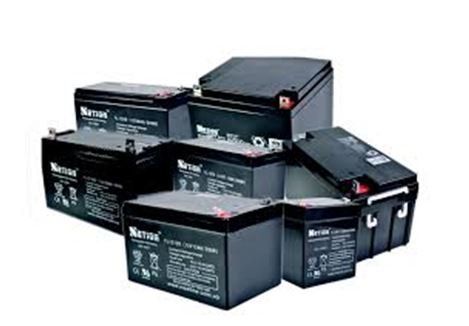

Estos equipos son los encargados de acumular la energía recibida por los paneles solares.

Es muy importante en los sistemas aislados principalmente, no así en los sistemas conectados.

Los voltajes más comunes son de 12 volt, pero los recomendados son los de 24 volts o 48 volts. Cuanto mayor es el voltaje menor es la sección del cable en la instalación.

La unión de muchas baterías forma lo que se conoce como “Banco de Baterías”.

Las baterías son cargadas y descargadas de manera controlada por medio del regulador y el inversor.

Estas son de ciclo profundo de descarga, es decir, que descarga hasta un 80% de su carga.

Hay baterías estacionarias, electrolíticas y las más recomendadas las de gel por tener mayor vida útil que rondan los 5 a 8 años.

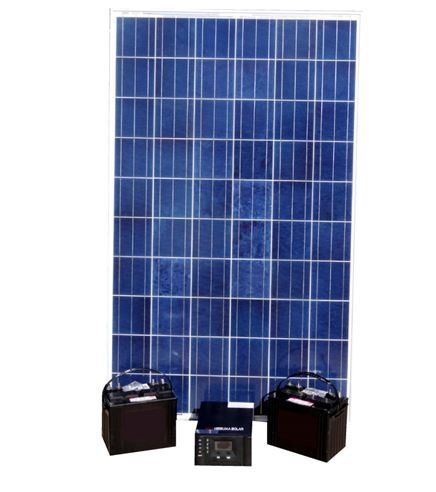

Es un sistema totalmente independiente a la red eléctrica.

Es un equipo que genera energía eléctrica a través de paneles solares.

Durante las horas de sol se acumula toda la energía necesaria para ser utilizada en el momento requerido por el tiempo calculado, por lo cual necesita almacenar en una batería o un banco de baterías.

Este sistema está compuesto por paneles solar/es, regulador, inversor y batería/s según las necesidades.

La aplicación es en zonas que no hay red eléctrica o cuando se corta el suministro eléctrico.

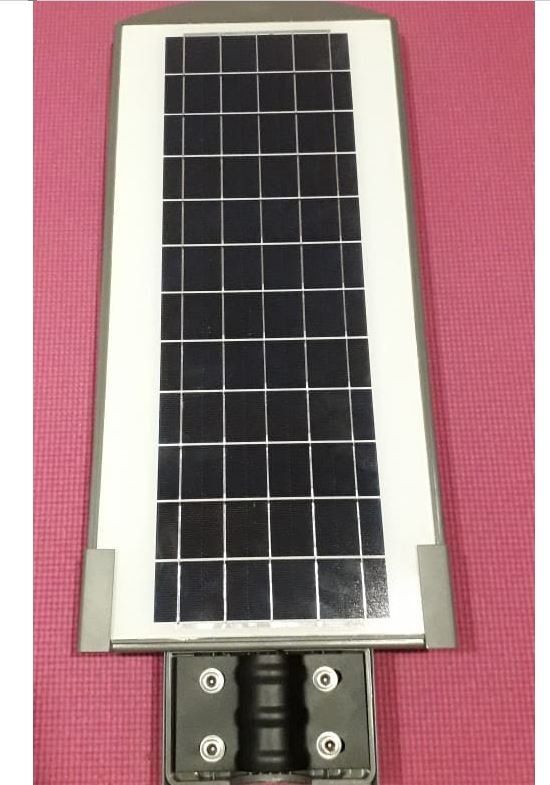

Las luminarias Solares Integradas están constituidas por un panel solar, una lámpara led, un sensor de movimiento y una batería, todo ensamblado en un solo producto y controlado por un sistema que optimiza la relación entre alto nivel lumínico, bajo consumo de energía, larga vida útil, además de no requerir mantenimiento, siendo totalmente autónomo, cuenta con un diseño que facilita la logística y su instalación.

Puede ser instalado en la vía pública, barrios residenciales, patios, estacionamientos, caminos rurales, y en todo lugar en donde se requiera iluminación con ahorro.

Son especialmente aptas para instalar en zonas y cruces de caminos suburbanos, en donde no hay disponibilidad de electricidad de red y es necesario iluminar áreas por razones de seguridad.

Cuenta con sensor de movimiento que en caso de no haber movimiento reduce su iluminación al 50% aumentando el ahorro.

Las potencias son de: 6W - 15W - 25W - 30W - 50W - 60W - 80W - 100W - 150W - 200W
